近年來TPO防水卷材在我國得到了較快的發(fā)展，并且已經(jīng)在部分工程中得到了成功應用，但目前我國TPO防水卷材大都局限于在南方地區(qū)坡屋面中的采用，用于北方溫差大的地區(qū)雙曲面屋面防水很少。TPO防水卷材作為一種
新型防水材料，那么這種卷材，在冬季溫差比較大時施工都該注意哪些要點呢？

1. 施工方法特點

1.2 采用TPO防水卷材，因其具有很高的太陽輻射反射率，使其表面溫度不會高于環(huán)境溫度，使工程的節(jié)能性能得到了顯著提高。

2. 施工工藝原理

2.2 TPO防水卷材材料質輕高強，具有優(yōu)異的耐火、耐極端溫度、節(jié)能等性能，能夠滿足對質量要求較高的屋面工程。

3. 施工工藝流程

3.1 操作要點

3.1.1 TPO防水卷材層的基層（FC高強纖維水泥加壓板、無紡布）應平整干凈。

3.1.2 TPO防水卷材首先應松鋪在基層表面上，并保持平整順直。

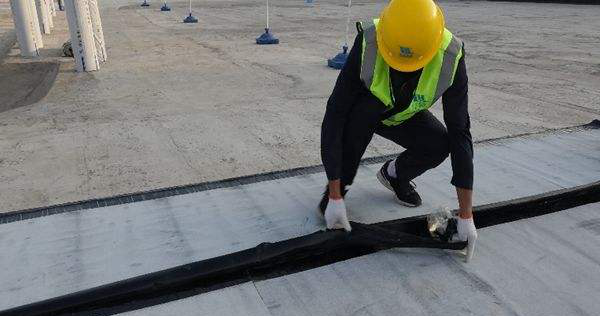

3.1.3 卷材縱向搭接寬度為12cm，其中的5cm用于固定件的安裝，以使固定件覆于防水層下，施工時采用專用緊固件及墊片固定TPO防水卷材，緊固件間距以屋面壓型鋼板波峰間距為準。依次循環(huán)操作，用自動焊接機焊接每一個搭接邊，局部部位采用手持焊接機焊接。

3.1.4 自動焊機焊縫焊接：焊接機采用自動焊接機，焊機壓力為5O0－550N左右，溫度為500－550℃，焊接速度為1.5-2m/min, 具體情況視現(xiàn)場條件（溫度、濕度）而定。

手工焊接：焊槍溫度控制在250－45O℃之間，焊接速度為0．2－0．5m/min，焊接時用手動壓輥壓實，隨焊隨壓。其主要應用在轉角、陰陽角處等異形部位的卷材焊材。

卷材鋪設方向：卷材的鋪設方向應垂直于壓型鋼板長邊方向。平行于屋脊的搭接縫應順流水方向搭接，垂直于屋脊的搭接縫應順年最大頻率風向搭接。焊接縫的接合面應擦干凈，無水露點，無油污及附著物。當天鋪設的卷材必須在當天完成焊接；對于每天施工后留下的接口，必須采用膠帶和有效的方式進行保護，避免淋雨和受潮。

3.1.5 防水卷材的成品保護

4.1 質量保證措施

4.1.1 主要技術措施

a、對TPO防水卷材事先做好深化設計，包括TPO的節(jié)點做法、鋪設方式均應詳細設計。

b、大面積施工前，在現(xiàn)場做樣板試驗，通過樣板試驗確定可靠的施工工藝和操作方法，并總結出施工過程中容易出現(xiàn)的問題以進行重點控制。

4.1.2 施工管理措施

a、認真挑選勞務隊伍。選擇技術力量雄厚，參與過大量優(yōu)質工程施工經(jīng)歷的勞務隊伍負責TPO防水卷材的施工，保證勞務隊伍的質量。

b、施工前對工人進行考核，合格后持證上崗。

c、嚴格工序交接制度，并明確下道工序對上道工序成品的保護責任。

d、TPO防水卷材施工時安排技術人員、質檢人員跟班旁站，及時解決施工過程中出現(xiàn)的問題。
