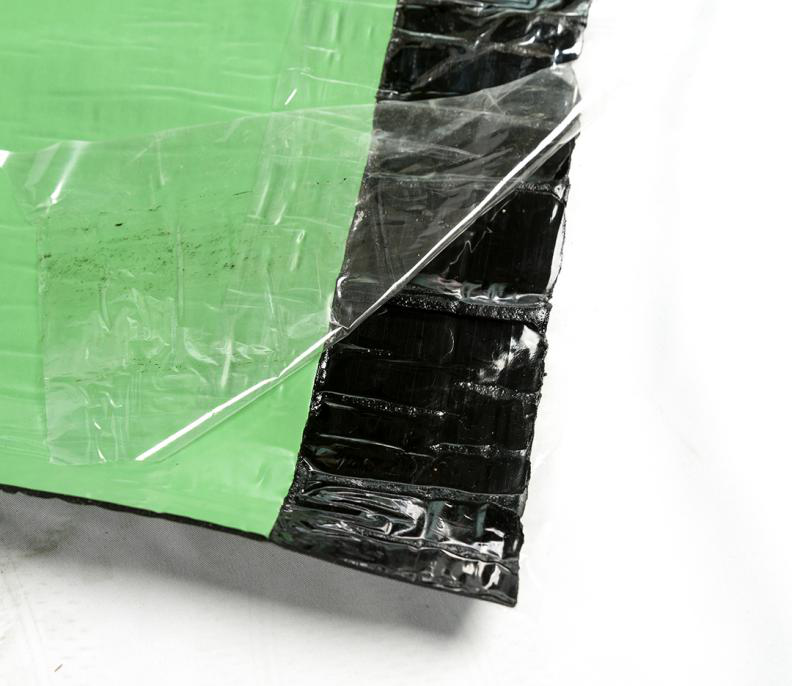

自粘防水卷材是我們日常生活中常見的防水材料，它適用于屋面、隧道、游泳池等各個區(qū)域的防水，隨著夏天的到來，大家在施工的時候經(jīng)常會遇到自粘防水卷材揭膜難的問題，讓人非常頭疼。那么就一起來看看具體原因吧。

隔離材料的介紹

自粘防水卷材一般是有兩種離型膜做為隔離材料，一種是PE離型膜，一種是PET離型膜。

PET離型膜底材是PET，就是在PET薄膜的表面涂上一層硅油，以降低PET薄膜表面的附著力，達到離型的效果。常規(guī)厚度從25um至150um。有冷熱撕和光啞面之分，經(jīng)過防靜電和防劃傷處理，產(chǎn)品具有很好的吸附性和貼合性。PET膜耐溫性很高，耐溫性≥220℃，斷裂延伸率一般在30%左右。

PE離型膜就是在PE薄膜的表面涂上一層硅油，以降低PE薄膜表面的附著力，達到離型的效果，其耐溫性≤130℃；斷裂延伸率200%；剝離力≤0.25N/25mm；殘余粘著率≥70%。

兩種隔離膜分析不易揭開膜的影響因素

第一：生產(chǎn)卷材時出料溫度超過了隔離膜的耐受溫度。

生產(chǎn)時各種產(chǎn)品都有要求的相應的不同的出料溫度，有的廠家生產(chǎn)線沒有降溫設備很難達到要求的出料溫度，只要隔離膜不收縮、不燙壞就生產(chǎn)，這種情況生產(chǎn)的卷材隔離膜也很難起到隔離的作用，同時隔離膜也會出現(xiàn)褶皺嚴重影響產(chǎn)品的外觀。

第二：生產(chǎn)出來的卷材不能及時的進行冷卻降溫處理。

卷材從涂油鍋出來以后需要經(jīng)過幾道冷卻水來進行柔性的降溫過程，可有時冷卻水會比較高，不能及時的對卷材表面進行降溫處理，致使卷材長時間處于較高的溫度中，使得卷材揭不開膜。

第三：夏季施工時溫度造成的不易揭開。

夏季由于外界氣溫較高，自粘卷材由于是黑色的極易吸熱，就會在施工時卷材表面溫度能達到60-70℃；而有的工地存放條件較差，若放置于太陽底下卷材就極易因為溫度過高而傾斜；這兩種情況均會致使卷材揭膜很困難。

自粘防水卷材在生產(chǎn)及施工時出現(xiàn)的問題

自粘類防水卷材使用的隔離材料主要有兩種，一種是以PE隔離膜為隔離材料的卷材，一種是以PET隔離膜為隔離材料的卷材。這兩種卷材在夏季生產(chǎn)及施工時易出現(xiàn)揭不開膜的現(xiàn)象，嚴重影響生產(chǎn)進度和施工進度。

自粘卷材在生產(chǎn)時如果揭不開膜，受膠料的出料溫度影響很大。如果溫度超過160℃，PE隔離膜上的硅油會跟自粘膠料中的油份互相溶解，失去了隔離性。那么到了施工工地更不好揭膜了。見圖1揭膜難易程度跟出料溫度的關系圖（縱坐標代表生產(chǎn)時膠料的出料溫度，橫坐標代表揭膜的難易程度，難易程度從0-8作為標識，8代表最難揭，即揭不開。）

跟生產(chǎn)線的冷卻水的溫度有關系，冷卻水在生產(chǎn)時起到一個至關重要的作用，如果生產(chǎn)出來的卷材不能及時得到很好的降溫，那么嚴重時會把隔離膜表面燙壞，嚴重影響產(chǎn)品的外觀及質量。見圖2揭膜難易程度跟冷卻水溫度的關系圖（縱坐標代表生產(chǎn)時冷卻水的溫度，橫坐標代表揭膜的難易程度，難易程度從0-6作為標識，6代表最難揭，即揭不開。）

卷材冷卻效果是依據(jù)產(chǎn)品厚度、生產(chǎn)線速度、設備冷卻狀況、氣候條件或環(huán)境溫度而定。如果卷材是在慢冷條件下生產(chǎn)卷材，膠料面層將出現(xiàn)0~0.06mm深度的海浪紋路。如果卷材是在急冷條件下生產(chǎn)卷材，膠料面層將出現(xiàn)表層深0~0.15mm，寬0.05~0.08mm大峽谷。這說明兩種冷卻效果都有問題。所以卷材需要柔性降溫過程，將卷材的溫度控制在收卷前40℃時，揭膜狀態(tài)是良好的。

夏季生產(chǎn)時切記配方不可做的太粘，滿足指標要求即可。因為夏季溫度過高，自粘類卷材的高溫要求在70℃，地表溫度在60-70之間，而卷材是黑色的吸熱指數(shù)較高，所以卷材在工地若露天存放時溫度很高，若太粘極易揭不開隔離膜，給施工造成很大的難度。

配方的原因

配方中使用的油份過多或是一些廢機油之類的，在生產(chǎn)出的卷材在存放的     短時間內就是極易析出，析出的油份會導致卷材粘性下降，另一方面還會跟隔離膜上的硅油起反應，使得隔離性下降，揭不開膜。

隔離膜的原因

由于PE隔離膜的耐高溫指數(shù)低，所以在涂覆硅油的烘干溫度也不能過高

如果生產(chǎn)時出料溫度超過了硅油的烘干溫度就會膠料份硅油相容，失去隔離性。

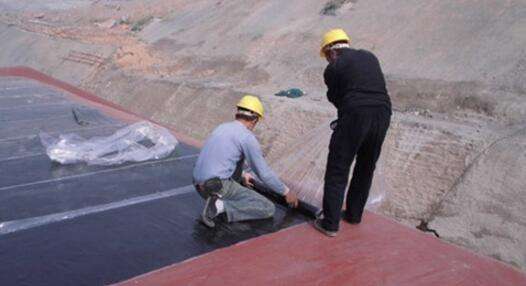

施工環(huán)境的影響

夏季外界溫度較高，卷材本身吸熱指數(shù)較高，如果卷材在工地暴曬在陽光下，卷材表面溫度達到40-50℃左右時就極易揭不開膜，更況施工時有時卷材需要鋪貼在混凝土上，經(jīng)過暴曬以及混凝土的表面溫度，卷材極易達到50-60℃左右，這個時候如果揭膜更是難上加難。

    夏季在施工自粘防水卷材時要特別關注冷卻水的溫度，適當?shù)慕禍兀梢越鉀Q揭膜難得問題。好了，關于自粘防水卷材夏季揭膜難的問題就說到這里，希望對大家有所幫助
