聚合物水泥基防水涂料的誤區(qū)，你確定你都知道？

文章出處：責(zé)任編輯：查看手機網(wǎng)址人氣：-發(fā)表時間：2019-07-31 14:20:00【大中小】

js聚合物水泥基防水涂料是常見的防水涂料之一，以其良好的物理性能、簡便的施工方法和可在潮濕基層上施工等特點，在近年來的防水行業(yè)市場得到迅速的發(fā)展和大范圍的推廣應(yīng)用。然而，由于市場低價競爭、廠家有意犧牲質(zhì)量和施工過程監(jiān)管不力放任偷工減料泛濫，以及對產(chǎn)品應(yīng)用不當(dāng)和許多業(yè)內(nèi)人士對此產(chǎn)品認(rèn)識存在誤區(qū)有關(guān)。導(dǎo)致優(yōu)秀的產(chǎn)品也讓人持有懷疑的態(tài)度，下面保合小編來給大家說說JS水泥基防水材料的認(rèn)識誤區(qū)。

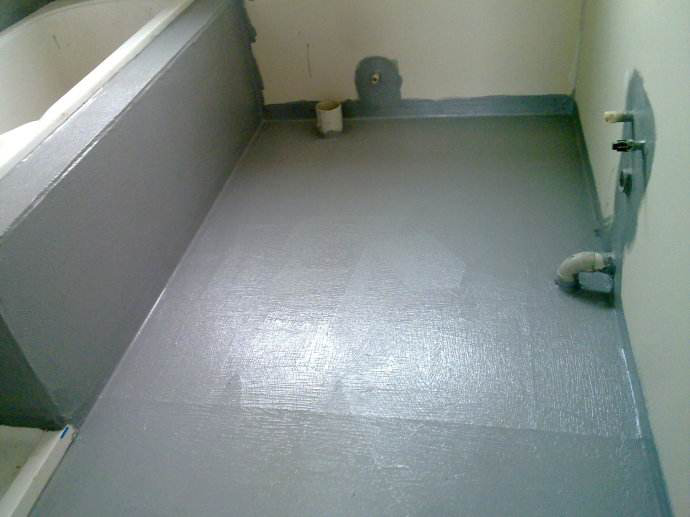

聚合物水泥基防水涂料

1、JS水泥基防水涂料構(gòu)成

目前市場上用于JS防水涂料的乳膠主要有兩類：聚丙烯酸酯膠乳和聚乙烯—醋酸乙烯酯膠乳，前者的改性能力優(yōu)于后者，達到相同性能的用量前者亦顯著少于后者，其負(fù)作用亦明顯小于后者。但大多數(shù)人錯誤地認(rèn)為JS防水涂料應(yīng)該是膠乳用量越大越好，在選購不同防水材料廠家產(chǎn)品時以相同價格為準(zhǔn)比較哪家產(chǎn)品的膠乳用量大而選之。因此，有些廠家或商家為了表明其產(chǎn)品膠乳用量大，就把購進的膠乳原料摻水后再配制JS防水涂料，其產(chǎn)品質(zhì)量與真正的JS防水涂料相去甚遠(yuǎn)。目前建筑工程上大量使用的JS防水涂料中，真正采用聚丙烯酸酯膠乳的不到10％，這是JS防水涂料滑入“低劣”產(chǎn)品行列的主要原因。

2、施工的誤區(qū)

再好的防水涂料也得有一定的涂層厚度作為質(zhì)量保障。而JS防水涂料的基本厚度要求為1.5～2.0mm。但在實際工程的設(shè)計和施工監(jiān)控中，往往只注意施工遍數(shù)卻忽略涂層最終厚度的把關(guān)，經(jīng)常看到很多設(shè)計不注明厚度要求，而現(xiàn)場管理也只關(guān)心涂刷了幾遍。這就給一些缺乏誠信的施工隊伍有空子可鉆，將涂料加水兌稀后，比設(shè)計要求多涂一到二遍，還會得到現(xiàn)場管理人員的贊許，在低價承包到工程后還能掙到不菲的利潤。

3、片面理解“可在潮濕基層施工”

JS防水涂料較其他防水涂料的特點是可在潮濕基層施工，但也有一個潮濕程度問題，并不是說任何潮濕的氣候環(huán)境條件或非常高的基層含水率情況下均可施工，因為JS防水涂料中膠乳是通過揮發(fā)固化的，過高的基層含水率和太潮濕的氣候條件對膠乳的固化成膜不利，會降低涂膜的延伸率。

同時，JS防水涂料中的水泥又是通過水化固化的，太干的基層和氣候條件又對水泥固化不利，所以在炎熱干燥季節(jié)施工時又要在基層略噴灑些水后再施工。其實，JS防水涂料對施工的溫度和濕度范圍還是有一些要求的，一般溫度在5～35℃、濕度在50％～70％較為適宜，不顧溫濕度條件隨意施工JS防水涂料，雖然也能成膜，但涂膜性能相去甚遠(yuǎn)。

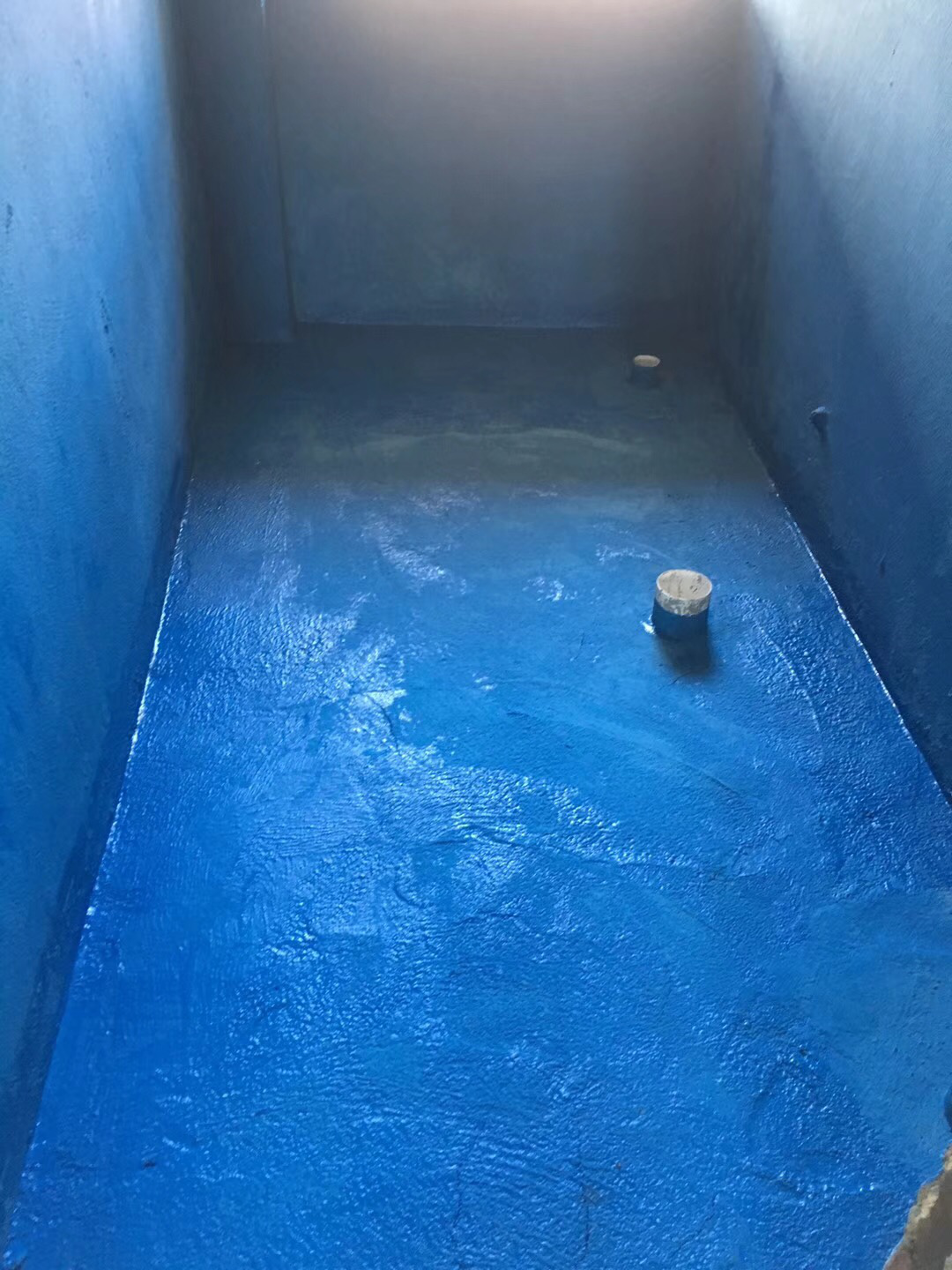

聚合物水泥基防水涂料

4、對拉伸強度的認(rèn)識誤區(qū)

在JS防水涂料的產(chǎn)品標(biāo)準(zhǔn)中，不少人誤認(rèn)為拉伸強度越高越好，其實不然。在JS水泥基防水涂料的拉伸性能試驗方法中，有一個標(biāo)準(zhǔn)養(yǎng)護7d后進行50℃加熱養(yǎng)護24h的過程，許多涂料產(chǎn)品在此過程中因增塑劑揮發(fā)遷移而導(dǎo)致拉伸強度快速增長，說明這些產(chǎn)品在暴露使用中熱老化性能變化很快、壽命不長。因此，對于拉伸強度異常高的產(chǎn)品應(yīng)引起警覺，必要時，可做熱老化保持率試驗，而不應(yīng)片面地認(rèn)為拉伸強度越高越好。

5、對可加水調(diào)配的誤解

多數(shù)廠家在其產(chǎn)品說明書中說明，在第一遍涂刷施工時可加水將涂料稀釋而改善對基層的滲透，以提高對基層的粘結(jié)力。因此不少人就誤解為JS防水涂料是可以隨意加水的，這是十分有害的。JS防水涂料和水泥的比例，是防水材料廠家通過多次試驗研究確定的，任意改變其中一個成分比對涂膜性能的影響都是很大的。而實際工程中任意加大水泥用量再隨便加水調(diào)整稠度的現(xiàn)象比比皆是，這實際上是在借JS防水涂料之名行偷工減料之行徑。

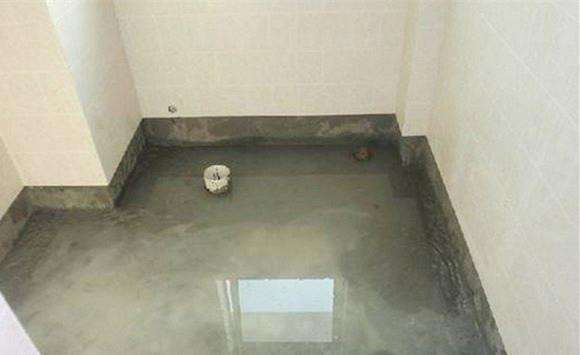

聚合物水泥基防水涂料
